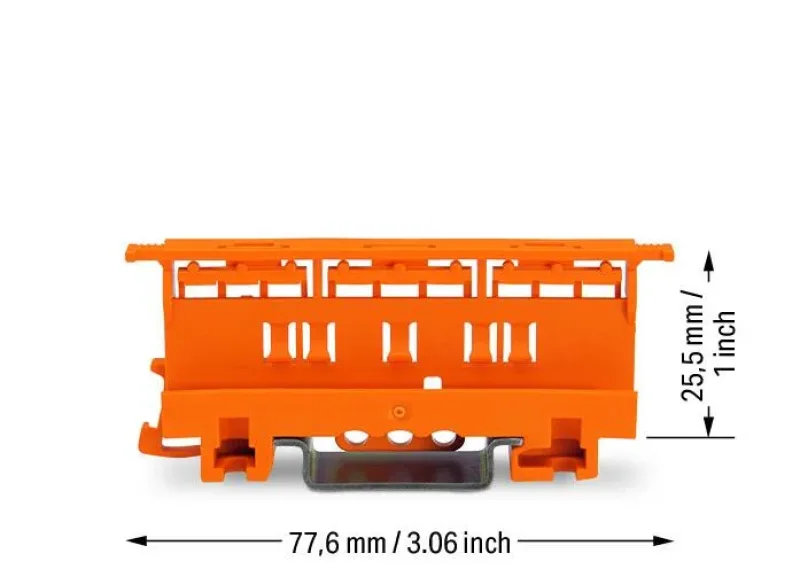

Kötőelem tartó 221-500

⚡ WAGO 221-500 Sorozat – Rögzítőadapterek

A 221-500-as adaptercsalád segítségével a 4 mm2-es karos WAGO-k DIN-sínre pattinthatók vagy sík felületre csavarozhatók. Ahogy említetted, a WAGO a színekkel segít a fázisok, a nulla és a földvezetékek vizuális megkülönböztetésében.

🌟 Főbb jellemzők:

• Moduláris felépítés: Egy adapterbe több kötőelem is bepattintható.

• Kétféle rögzítés: Pattintható TS-35-ös DIN-sínre, vagy csavarral rögzíthető bármilyen alaplapra.

• Jelölési felület: Lehetőséget ad öntapadós címkék felhelyezésére, így a kötés átláthatóvá válik.

• Nyitott kialakítás: A sorkapcsok karjai az adapterbe szerelt állapotban is szabadon nyithatók és zárhatók.

🎨 Színválaszték és alkalmazás

A színek használata nem kötelező, de a szabványos jelölés (fázis/nulla/föld) jelentősen növeli a biztonságot és az átláthatóságot.

📊 Kompatibilitás és Kapacitás

Az adapter az alábbi 4 mm2-es WAGO 221-es típusokat fogadja:

• 221-412 (2-es)

• 221-413 (3-as)

• 221-415 (5-ös)

Fontos: A 6 mm2-es WAGO-khoz (221-61x) nagyobb, speciális adapter szükséges (221-510-es széria).

🔗 A "10-es" kötés felépítése az adapterrel

Amikor a 221-420-as szettet vagy egy egyedi 10-es osztót állítasz össze, az adapter a következőképpen működik:

1. Belepattintasz 2 darab 221-415-ös (5-ös) WAGO-t.

2. Az adapter alján vagy oldalán (típustól függően) behelyezed a 221-942-es áthidaló fésűt (Jumper).

3. Ezzel a két 5-ös egység egyetlen 10-es potenciállá válik.

💡 Szerelési tanács:

Az adapter használata különösen ajánlott falon kívüli kötődobozokban (pl. Hensel vagy Spelsberg), mert megelőzi a vezetékek "rugózását", ami idővel kilazíthatná a doboz rögzítését, és sokkal profibb, rendezettebb képet ad a munkájáról.
